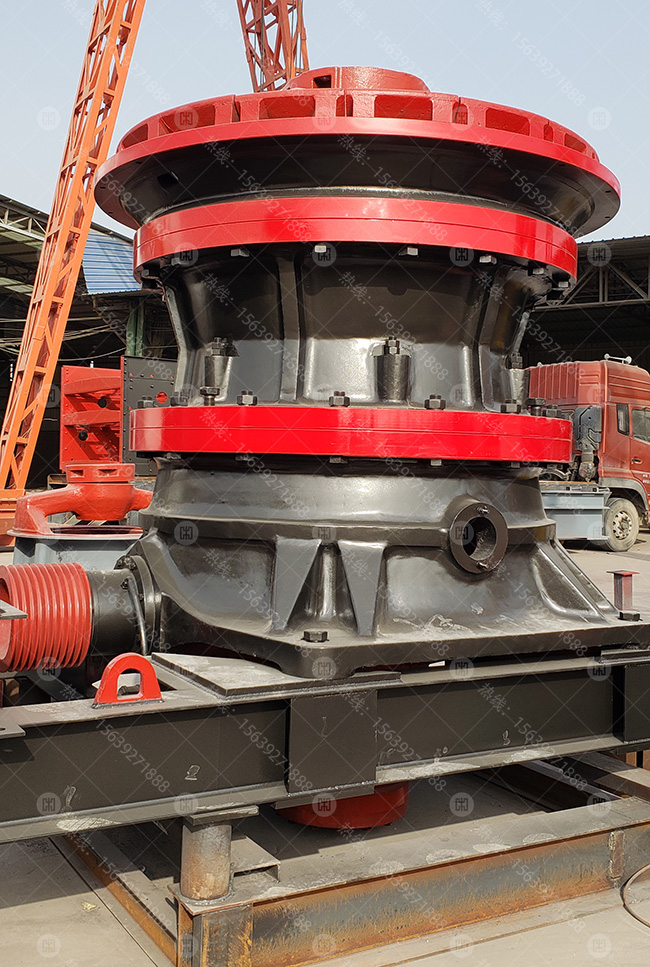

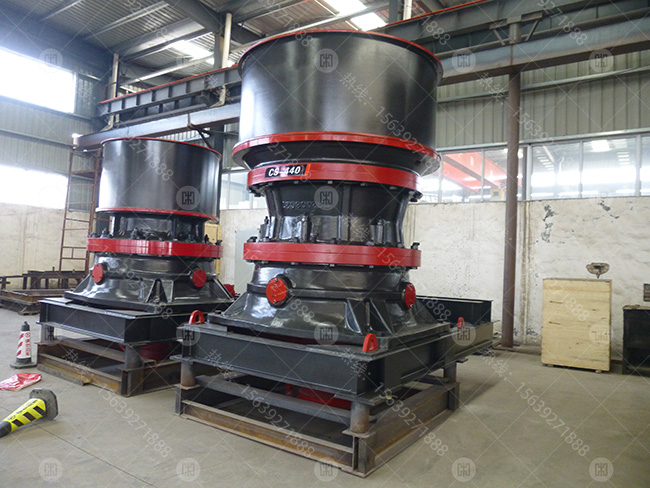

CH系列單缸圓錐破碎機集機械、液壓、電氣、自動化、智能控制等技術于一體的圓錐式破碎機,廣泛應用于金屬與非金屬礦、水泥、砂石、冶金等行業的中碎、細碎和超細碎作業。該圓錐破具有破碎效率高,生產成本低,維護調整方便,破碎產品粒型好等優點
CH系列單缸圓錐破碎機集機械、液壓、電氣、自動化、智能控制等技術于一體的圓錐式破碎機,廣泛應用于金屬與非金屬礦、水泥、砂石、冶金等行業的中碎、細碎和超細碎作業。該圓錐破具有破碎效率高,生產成本低,維護調整方便,破碎產品粒型好等優點,此單缸液壓圓錐破碎機設計緊湊、安裝空間小,可有效節省基建成本。
CH系列單缸液壓圓錐式破碎機主要由上架體、中架體(中碎型)、下架體、動錐部、偏心套部、傳動部、液壓缸部等部件組成。工作時,由電動機帶動水平軸旋轉,水平軸通過齒輪帶動偏心套旋轉,再由偏心套帶動動錐部做圓周擺動從而實現連續的擠壓破碎石塊。通過調整處于動錐底部的液壓缸,可以使動錐上下運動從而方便的調整排礦口的大小,方便地調整產品粒度大小。同時液壓缸也提供過鐵保護功能,當有不能破碎的物體(如鐵塊)進入破碎腔時,液壓缸自動使動錐下落,釋放鐵塊,保護圓錐破碎機,異物排出后動錐自動恢復。 破碎機恢復工作狀態,繼續破碎工作。
1.生產效率高承載能力強
單缸液壓圓錐破碎機通過將破碎腔型、偏心距與運動參數相配合,實現了更高的生產效率和產品質量;結合優化的強度設計,高質量的部件,設備的承載能力強、破碎比大、通過量增加。
2.真正實現自動調整排料口,自動清腔功能
全自動控制可連續監測破碎機內部實際負荷,自動監測功能顯示各種運行參數,實時了解圓錐破碎機運行情況。
3.易于維護,有效節省運營成本
液壓圓錐破碎機設備結構簡單,所有維修工作都可在取下上機架后完成,讓檢修更方便,使用維護成本低。
4.機體和腔型優化設計
增強的機架結構設計,關鍵部位采用無損探傷檢測驗收,機體強度更高,運轉更可靠。優化的破碎腔設計,在保證層壓破碎效高的同時,設備的破碎效果不受襯板磨損影響。
5.正壓防塵減少維護量
正壓防塵系統使破碎腔內部壓力始終高于外部壓力,有效降低了灰塵或其他細小顆粒進入破碎腔污染潤滑油,破壞軸承,提高了破碎機的使用壽命,減少了維護工作量。
6.液壓潤滑站一體化
液壓站、潤滑站一體化設計,節省安裝空間;液壓系統采用高壓方式設計來滿足普通壓力需求,設備運轉時有較高的壓力裕量,提高了液壓系統的可靠性。
型號 |
破碎腔類型 |
給料口 |
排料口 |
電功率 |
產量 |
CH420 |
S1(超粗) |
≤240 |
≥22 |
≤90 |
80-170 |
S2(中粗) |
≤200 |
≥19 |
70-130 |
||
H1(細) |
≤135 |
≥10 |
45-130 |
||
H2(中細) |
≤65 |
≥8 |
35-80 |
||
H3(超細) |
≤38 |
≥4 |
27-60 |
||
CH430 |
S1(超粗) |
≤360 |
≥25 |
≤160 |
120-345 |
S2(中粗) |
≤300 |
≥22 |
105-305 |
||
S3(粗) |
≤235 |
≥19 |
90-275 |
||
H1(細) |
≤185 |
≥13 |
66-210 |
||
H2(中細) |
≤90 |
≥10 |
65-165 |
||
H3(超細) |
≤50 |
≥6 |
48-105 |
||
CH440 |
S1(超粗) |
≤450 |
≥35 |
≤250 |
255-605 |
S2(中粗) |
≤400 |
≥29 |
215-515 |
||
S3(粗) |
≤300 |
≥25 |
190-490 |
||
H1(細) |
≤215 |
≥16 |
110-395 |
||
H2(中細) |
≤110 |
≥13 |
115-340 |
||
H3(超細) |
≤70 |
≥8 |
90-255 |
||
CH660 |
S1(超粗) |
≤560 |
≥41 |
≤315 |
335-1050 |
S2(中粗) |
≤500 |
≥38 |
305-895 |
||
H1(細) |
≤275 |
≥16 |
170-665 |
||
H2(中細) |
≤135 |
≥16 |
190-505 |
||
H3(超細) |
≤65 |
≥13 |
205-320 |
