HPD單缸液壓圓錐破碎機廣泛應用于金屬礦山、冶金工業、化學工業、建筑工業、水泥工業及砂石行業如:鐵礦石、有色金屬礦石、花崗巖、石灰?guī)r、石英巖、沙巖、鵝卵石、輝綠巖、流紋巖等。

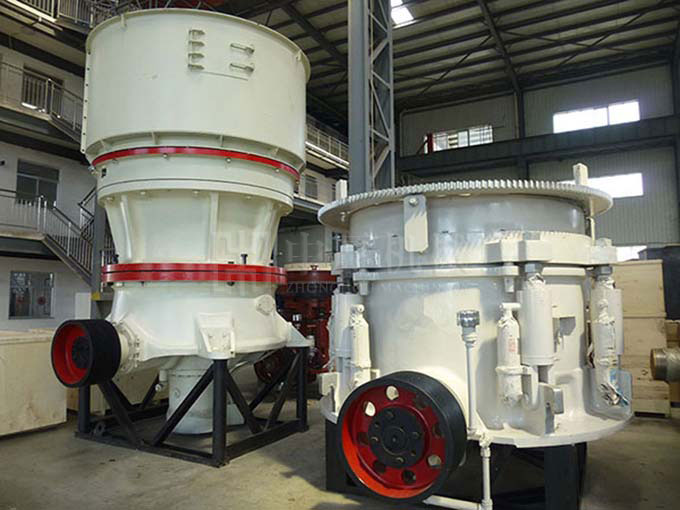

HPD單缸液壓圓錐破碎機
HPD單缸液壓圓錐破碎機廣泛應用于金屬礦山、冶金工業、化學工業、建筑工業、水泥工業及砂石行業如:鐵礦石、有色金屬礦石、花崗巖、石灰?guī)r、石英巖、沙巖、鵝卵石、輝綠巖、流紋巖等。該型破碎機為單缸液壓結構,設備按重型工礦設計,主軸上下兩點支撐,受力條件好,調節方便,即使在設備運行的過程中,也能夠輕松的實現排料口的任意調節。智能型的自動化控制系統使得破碎機始終處于工作狀態,并實現內外錐襯板磨損的自動補償功能。從操作面板就能準確設定和調整排料口大小,也可以從操作面板通過幾個按鈕即能自動完成磨損件的磨損量補償。同時,由于采用了單缸的機械結構,整個機型十分緊湊,大量減少了油管油路和外掛調節結構。適用于初級旋回破及顎式破碎機之后的二破(長破碎腔有利于提高其破碎效率),該型破碎機支持物聯網技術服務。

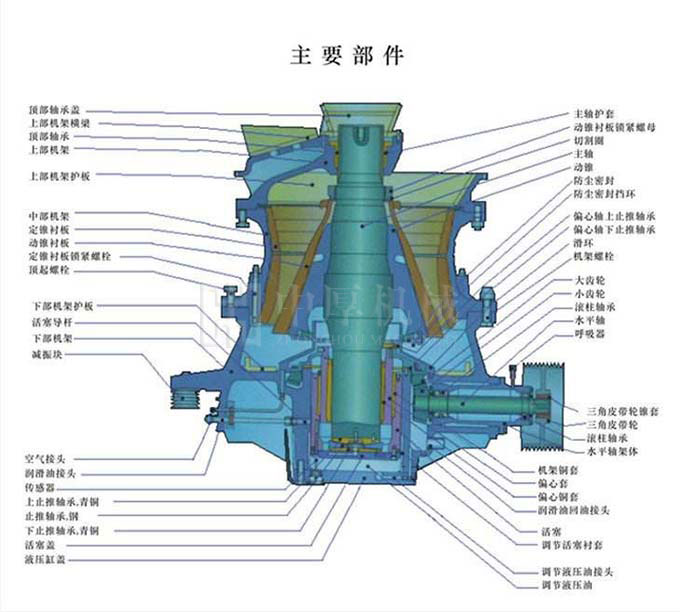

HPD單缸液壓圓錐破碎機結構組成
HPD單缸液壓圓錐破碎機主要結構包括進料斗、上機架部、動錐部、機座、排料斗、傳動軸、三角帶、電機等,輔助裝置有液壓潤滑站、電控柜等。

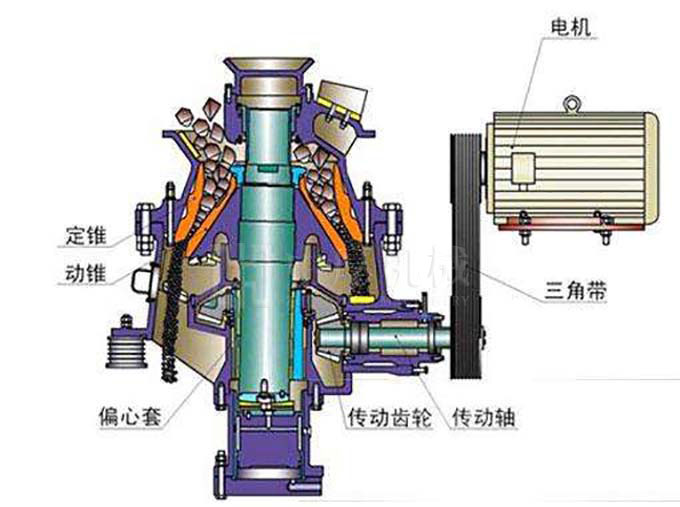

HPD單缸液壓圓錐破碎機工作原理
HPD系列單缸液壓圓錐破碎機工作時,電機通過皮帶輪和三角帶帶動設備傳動軸轉動,傳動軸通過大小錐齒輪帶動偏心套轉動,動錐通過主軸在偏心套作用下做旋擺運動,使動錐和定錐時而靠近、時而遠離軋臼壁,物料在軋臼壁和破碎機之間的破碎腔內不斷受到擠壓、沖擊而破碎,破碎的物料從下部排出。
HPD單缸液壓圓錐破碎機優勢
1、采用重載螺旋弧齒輪,傳動效率高,使用壽命長;
2、設計結構緊湊、破碎能力強、破碎比大、且產品粒形好。
3、該型破碎機具有大的進料口,同時結構優化使得動錐具有更低的自轉,適合做中碎。
4、具有過鐵釋放以及液壓清腔功能,即使處于負荷狀態,也能方便、快捷地調節排礦口,大大提高了勞動生產率。
5、自動化襯板補償功能,可遠程遙控帶負荷調整排料口;
6、采用高回彈力密封圈,密封效果好,頂部軸承系統采用鍛造優質合金鋼制作,單獨潤滑,使用壽命持久。
HPD型單缸液壓圓錐破碎機性能參數
型號 | 給料口尺寸 | 公稱排礦口 | 電機功率 | 機器重量 |
HPD100 | 200 | 25 | 75 | 8.0 |
HPD200 | 250 | 25 | 160 | 11.5 |
HPD300 | 280 | 30 | 220 | 18 |
HPD500 | 380 | 40 | 400 | 35 |
HPD800 | 460 | 40 | 630 | 63 |
不同排礦口的處理能力(t/h)
型號 | 緊邊排礦口 | |||||||||
25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | |
HPD100 | 100-115 | 120-130 | 135-145 | 145-165 | 155-175 | |||||
HPD200 | 110-140 | 140-170 | 160-190 | 180-210 | 200-230 | 230-260 | ||||
HPD300 | 170-210 | 190-230 | 230-255 | 235-275 | 255-295 | |||||
HPD500 | 280-300 | 300-350 | 325-375 | 375-425 | 400-450 | 425-475 | ||||
HPD800 | 370-640 | 420-740 | 450-1100 | 480-1250 | 620-1350 | 680-1450 | 740-1460 |

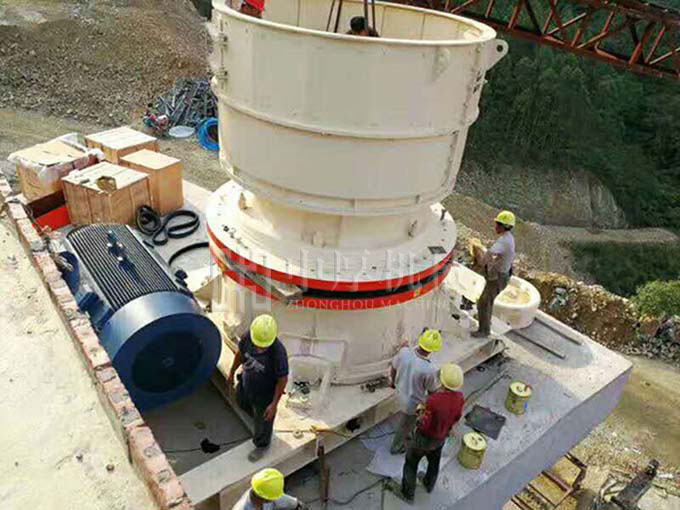

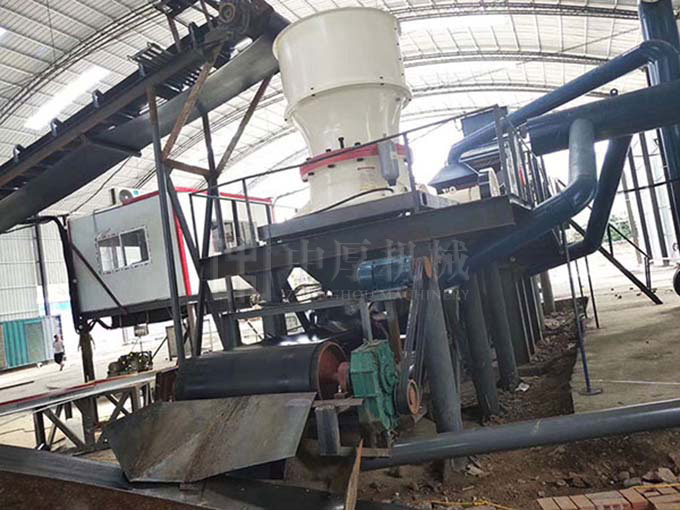

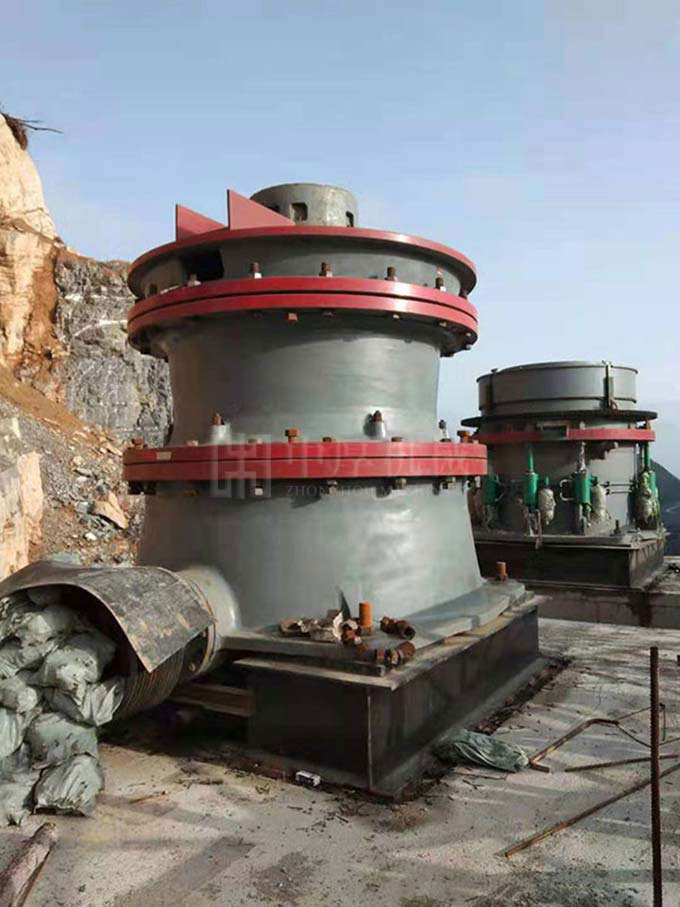

施工現場
