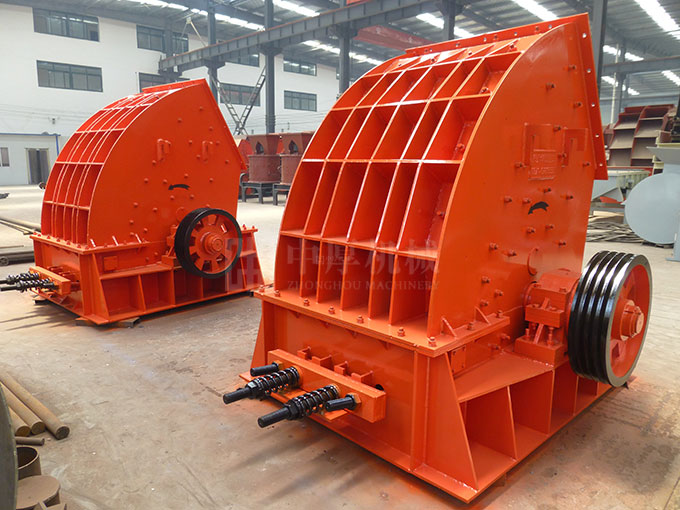

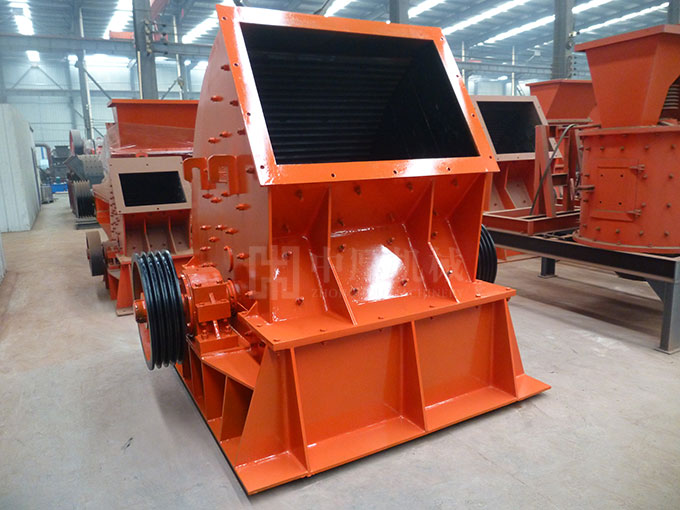

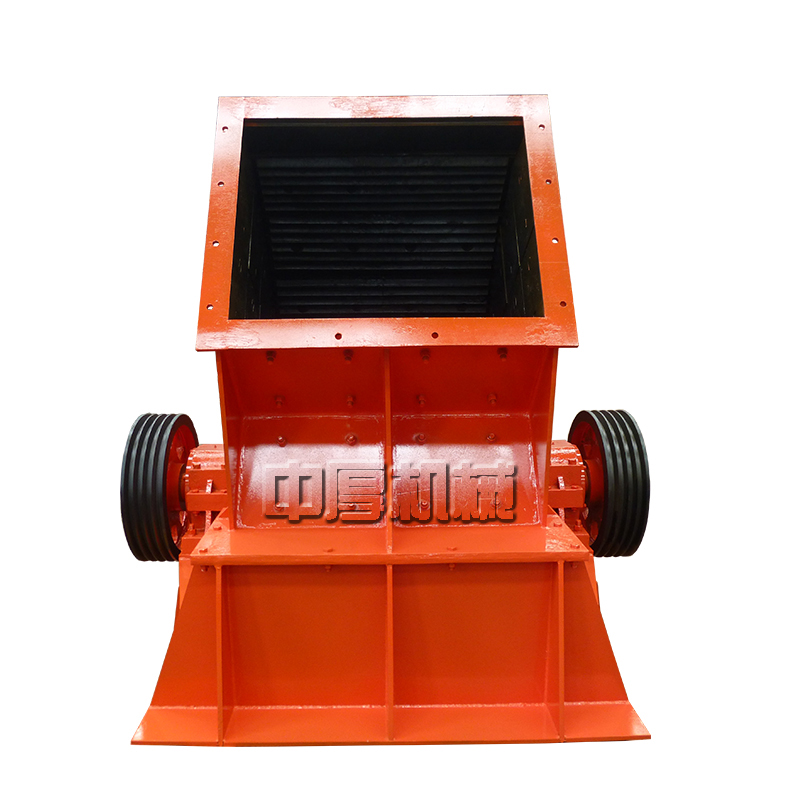

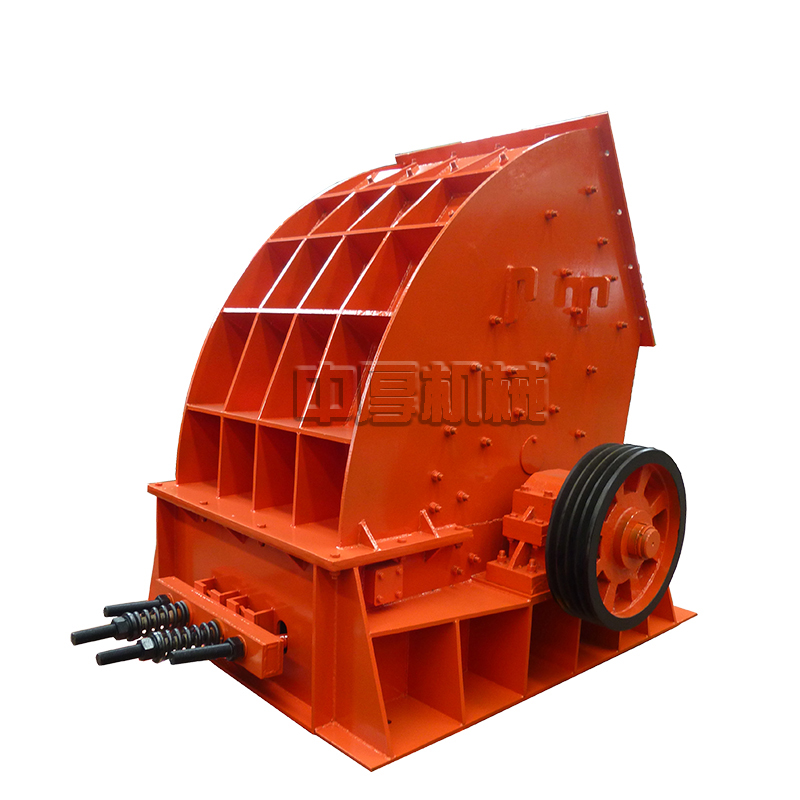

PCZ重型錘式破碎機(又叫重錘破、巨石破),是在錘式破碎機的基礎上,根據客戶反饋信息以及破碎行業的發展動態,結合我公司科研實驗數據而開發的重型錘式破碎機。適用于破碎抗壓強度不大于200Mpa的脆性、中硬物料,如石灰石、礫石、片麻巖、頁巖、石膏等,該系列破碎機主要用亍建材、水泥、礦山等部門。具有錘盤直徑大、錘頭重、錘軸強度高、轉速低、反擊板布置合理等顯著結構特點。該機具有入料粒度大、破碎比大可實現一次破碎,無需二破。
PCZ重型錘式破碎機(又叫重錘破、巨石破),是在錘式破碎機的基礎上,根據客戶反饋信息以及破碎行業的發展動態,結合我公司科研實驗數據而開發的重型錘式破碎機。適用于破碎抗壓強度不大于200Mpa的脆性、中硬物料,如石灰石、礫石、片麻巖、頁巖、石膏等,該系列破碎機主要用亍建材、水泥、礦山等部門。具有錘盤直徑大、錘頭重、錘軸強度高、轉速低、反擊板布置合理等顯著結構特點。該機具有入料粒度大、破碎比大可實現一次破碎,無需二破。
結構組成:
該系列破碎機主要由機殼、轉子、反擊板、活動反擊板等部分組成. 轉子是破碎機的核心部件,由帶輪、軸承座、擋軸盤、錘頭、錘軸、錘盤、間隔套、主軸等零件組成。錘盤采用高錳鋼滲碳熱處理,間隔套采用碳結鋼鍛打、 錘頭采用新型優質多元素高鉻錳鋼復合鑄造工藝,錘軸材料為40Cr并經調質處理。反擊板采用高錳鋼鑄造淬火,然后通過強化處理, 保證襯板優越的耐磨性和耐沖擊性。
工作原理:
破碎原理為破碎物料由給料機(又叫喂料機)設備經入料口送入破碎腔、由電動機通過皮帶傳動帶動裝有大帶輪的轉子旋轉;錘頭在轉子的帶動下高速旋轉打擊進入破碎區的物料,物料被錘頭沖擊而破碎。已破碎的物料高速撞擊到反擊板再次被破碎,或被拋起的料塊自相碰撞而再次破碎,經上述多次反復打擊破碎后由下料斗排出。在破碎腔內達到了錘打石、石打石的單段粉碎效果。根據出料粒度情況,可通過調整出料口間隙大小來調整出料粒度。調節桿推動活動反擊板,繞其回轉軸向轉子方向轉動,出料間隙變小。 反之則間隙變大。調整范圍為40-100 mm。調整完畢后檢查彈簧預壓縮量,應使其保持在20-30mm左右. 轉子使用一段時間后,錘頭會有所磨損,導致產量下降,需將錘頭全部反面使錘頭的另一面工作而不必?fù)Q入新錘。有效降低能耗,減少投資和維護費用,給用戶帶來明顯的經濟效益。
技術參數
型號 | 轉子直徑 | 進料口尺寸 | 進料粒度 | 出料粒度 | 生產能力 | 電機功率 | 參考重量 | 外型尺寸 |
PCZ1308 | 1310×790 | 850×800 | ≤600 | <30 | 100-160 | 132 | 15.6 | 2818×2100×2390 |
PCZ1510 | 1500×900 | 1000×900 | ≤700 | <30 | 160-210 | 132×2 | 17.1 | 3260×2414×2750 |
PCZ1512 | 1500×1160 | 1200×900 | ≤750 | <30 | 250-320 | 160×2 | 22 | 3260×2624×2750 |
PCZ1615 | 1650×1452 | 1500×1200 | ≤1000 | <30 | 360-420 | 200×2 | 28 | 3456×2915×3185 |
PCZ-2015 | 2000×1500 | 1500×1400 | ≤1200 | <30 | 450-500 | 250×2 | 56 | 3880×2990×3560 |
注:①長期以優惠價及時供應備品備件。 ②合金錘頭質保壹年(在正常使用及未翻面情況下出現斷裂、掉塊免費包換)。

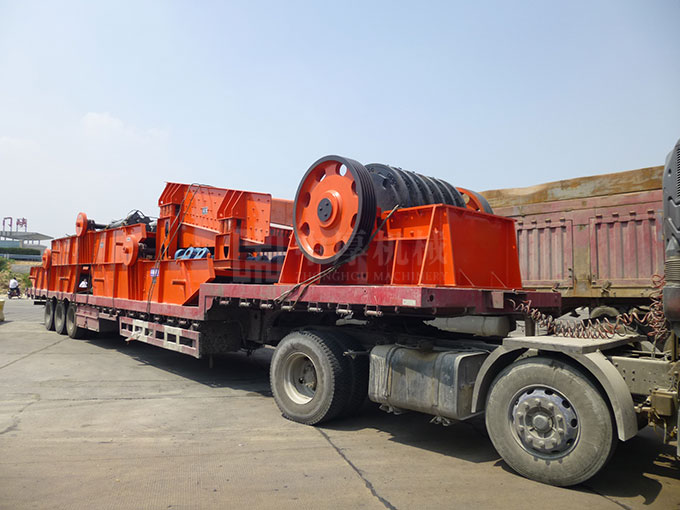

發貨現場
